Računarski sistemi su mašine koje služe za obradu podatka. Ulazni podaci predstavljaju veličine na osnovu kojih se obavlja rešavanje nekog problema.

Svaki računarski sistem se satoji od dva podsistema:

- hardverskog podsistema i

- softverskog podsistema.

Hardverski podsistem čini skup svih mehaničkih delova računara.

Softverski podsistem čine svi računarski programi koji su neophodni za rad računara.

Arhitektura računarskog sistema predstavlja strukturu i način funkcionisanja hardverskog podsistema do nivoa koji je poteban programeru za pisanje programa na simboličkom programskom jeziku (asembleru).

Hardverski deo računarskog sistema za AOP čine:

- ulazno izlazni uređaji,

- operativna memorija,

- centralni procesor i

- sekundarne memorije.

Ulazni podaci se pomoću ulaznih uređaja unose u računarski sistem i skladište u operativnu memoriju.

Rezultati obrade prikazuju se korisniku pomoću izlaznih uređaja.

Da bi se računarski sistem uspešno koristio on mora da ima mogućnost da komunicira sa korisnikom. Ovo omogućavaju ulazno-izlazni uređaji koji vrše unos podataka u računar i prikaz rezultata obrade.

U računaru podaci koji se obrađuju predstavljeni su u binarno-kodiranom formatu. Periferne jedinice prikazuju rezultate obrade podacima razumljivim korisniku. Zbog toga, ulazno-izlazni uređaji moraju da vrše kodiranje i dekodiranje podataka.

Ulazno-izlazne uređaje čine periferne jedinice i ulazno-izlazni kontroleri i interfejsi.

Ulazno-izlazni kontroleri upravljaju prenosom podataka između centralne jedinice i perifernih uređaja.

Ulazno-izlazni interfejsi su skupovi elektronskih komponenti koje omogućavaju povezivanje perifernih uređaja na računar.

Ulazno-izlazni kontroleri i ulazno-izlazni interfejsi su povezani ulazno-izlaznom magistralom.

U/I interfejsi mogu biti standardni ako se radi o standardnim priključcima, i u tom slučaju oni su ugrađeni u računar. Ako se radi o nestandardnim priključcima onda oni nisu ugrađeni u računar nego se izrađuju na posebnim štampanim pločama.

Standardni interfejsi mogu biti serijski i paralelni. Serijski interfejsi prenose podatke bit po bit (serijski). Najpoznatiji serijski interfejs je RS-232.

Paralelni interfejsi prenose podatke paralelno i omogućavaju znatno veću brzinu prenosa od serijskih.

Sam proces izvršavanja instrukcije sastoji se iz više delova. Generalno faze izvršenja instrukcije su:

1. učitavanje instrukcije,

2. dekodovanje instrukcije,

3. određivanje adresa operanada,

4. izvršavanje specificirane operacije nad operandima i

5. smeštanje rezultata.

Centralni procesor se sastoji od aritmetičko-logičke jedinice, upravljačke jedinice i brzih procesorskih registra.

Procesor treba da ima mogućnost da lokalno uskladišti izvesnu količinu podataka i za tu svrhu se koriste brzi procesorski registri. Procesorski registri su, po definiciju, ćelije koje služe za skladištenje jedne memorijske reči, mada dužina procesorskog registra može biti i različita od dužine memorijske reči u zavisnosti od organizacije procesora.

Procesorski registri služe za interno uskladištenje podataka u samom procesoru.

Upravljačka jedinica upravlja svim delovima računara i koordinira njihov rad. Najvažnije funkcije upravljačke jedinice su:

- upravlja čitanjem i upisom u operativnu memoriju,

- upravlja razmenom podataka između ALU i operativne memorije i

- sinhronizuje rad pojedinih delova računara.

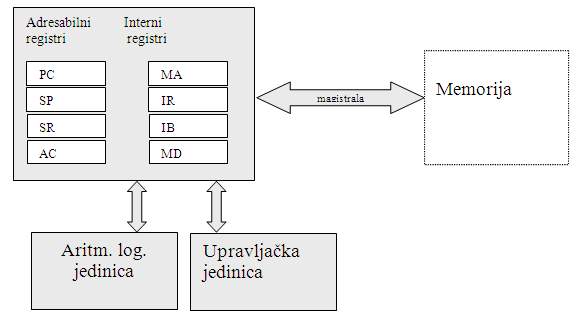

 Arhitektura računara koja se zasniva na programskom brojaču u kome se nalazi adresa instrukcije koju treba izvršiti, i koja se na osnovu te adrese dohvata i prenosi u procesor gde se izvršava, naziva se “fon Neuman-ova arhitektura” računaraŠ3Ć. Kod ovog tipa procesorske arhitekture rad procesora se odvija u dve faze koje se sukcesivno ponavljaju

FAZA 1: Dohvatanje instrukcije iz memorije i priprema za izvršavanje

- Adresa instrukcije koju treba izvršiti nalazi se u programskom brojaču (PC). Ta adresa se prenosi u memorijski adresni regisar (MA), čime se preko adresne magistrale šalje memoriji zahtev za očitavanje sadržaja te memorijske lokacije.

- Nakon generisanja kontrolnog signala koji nalaže očitavanje sadržaja memorijske lokacije čija je adresa u MA, sadržaj te memorijske lokacije se prenosi magistralom podataka u memorijski regisar podataka (MD), a zatim u instrukcijski registar (IR).

- Instrukcija, koja se nalazi u IR registru, se analizira i ako se ustanovi da je neispravna generiše se prekid izvršavanja programa.

- Sadržaj programskog brojača (PC) se uvećava za dužinu tekuće instrukcije (u memorijskim rečima), tako da sada PC sadrži adresu naredne instrukcije u nizu.

FAZA 2: Izvršavanje instrukcije

- Određuju se adrese operanada.

- Operandi se preko magistrala dohvataju iz memorije.

- Dekoduje se kod operacije i ALU izvršava navedenu operaciju.

- Rezultati se se smeštaju u memoriju, ako je potrebno.

. Na slici 1.6 je prikazana tipična matična ploča, mada izgled može znatno varirati, u zavisnosti od modela.

Matična ploča u modularnom PC-u je podeljena na ploču sa podnožjima i posebnu procesorsku ploču. Procesorska ploča se smešta u odgovarajuće podnožje na isti način kao i ostale kartice, ali je njena struktura ista kao i struktura matične ploče koju ćemo opisati.

slika1.6

Na matičnoj ploči su smešteni vitalni delovi PC-a, kao što je CPU, smešten u podnožje pomoću 370 nožica, koje služe i za RAM, uključujući i konektore za spajanje čvrstih diskova i tri podnožja za dodatne kartice.

Osnovna memorija, ili RAM, predstavlja narednu važnu komponentu na matičnoj ploči (videti sliku 1.7). Ona je, obično, podeljena u banke i fizički smeštena u memorijske module (SIMM, PS/2 SIMM, DIMM).
